چگونه یک قالب بطری آب 5 گالن به وزن سبک، شفافیت بالا و بیش از 5000 چرخه آزمایش قطره دست می یابد؟ تجزیه فنی KSHOW برای قالب های بسته بندی آب بطری

در بخش بسته بندی آب بطری و مایعات صنعتی، بطری های آب PC یا PET 5 گالن (تقریباً 18.9 لیتر) نیروی کار واقعی لجستیک هستند. یک بطری به ظاهر ساده باید خطوط پر سرعت بالا، حمل و نقل خشن و شستشو و بازیافت مکرر را تحمل کند. با نوسانات قیمت مواد خام و تشدید مقررات زیست محیطی، "سبک سازی بدون کاهش قدرت" به هدف جهانی برای تولید کنندگان بطری تبدیل شده است. پس چگونه یک قالب تزریق بطری آب با ظرفیت 5 گالن می‌تواند وزن بطری را از 720 گرم به 650 گرم یا کمتر کاهش دهد، در حالی که شفافیت بالا، ترک‌خوردگی بدون استرس و گذراندن بیش از 5000 چرخه آزمایش قطره را تضمین می‌کند؟ KSHOW که ریشه در Taizhou - پایتخت قالب چین - با بیش از 15 سال تجربه بزرگ در ساخت قالب دقیق دارد، عناصر فنی اصلی را در این مقاله تجزیه می کند.

چالش 1: پر کردن و بسته بندی تعادل در قطعات بزرگ و با دیواره نازک با حفره عمیق

یک بطری 5 گالن معمولاً بیش از 400 میلی متر ارتفاع دارد و ضخامت دیواره آن فقط 1.2 تا 1.6 میلی متر است که آن را به یک بخش کلاسیک بزرگ، با حفره عمیق و دیواره نازک تبدیل می کند. مذاب باید مسیر جریان بسیار طولانی را از دروازه تا پایه بطری طی کند. طراحی ضعیف قالب به راحتی منجر به عکس های کوتاه از جبهه های جریان سرد، خطوط جوش ضعیف یا پایه های مه آلود می شود. راه‌حل KSHOW بر پروفیل تزریق چند مرحله‌ای مبتنی بر Moldflow متکی است - با تقسیم دقیق سرعت‌های تزریق، جلوی مذاب با سرعتی پایدار پیش می‌رود و از تردید یا جت پرهیز می‌شود. به طور همزمان، ما از یک سیستم شیر دونده داغ با قطر بزرگ استفاده می‌کنیم تا اطمینان حاصل شود که فشار بسته‌بندی به طور موثر به پایه منتقل می‌شود و انقباض را در 0.3٪ و یکنواختی ضخامت دیواره پایه را در ± 0.05 میلی‌متر حفظ می‌کنیم.

چالش 2: ادغام دقیق قالب گیری دسته یک تکه با قالب گیری خودکار

دسته بطری یک مجموعه مجزا نیست، بلکه یک ساختار باربر است که به طور یکپارچه با بدنه قالب گیری شده است. ناحیه دسته دارای تغییرات ناگهانی ضخامت دیواره است که آن را مستعد لک و تمرکز استرس می کند. KSHOW بهینه‌سازی پیشرونده ضخامت دیوار را در منطقه انتقال اعمال می‌کند و مدارهای خنک‌کننده مستقل را برای استخراج حرارت تشدید شده به کار می‌گیرد. برای قالب‌گیری، یک مکانیسم کشش هسته‌ی جانبی با سیلندر هیدرولیک با بیرون‌کشی به کمک نیتروژن کار می‌کند تا اطمینان حاصل شود که بطری بدون سفید شدن یا تغییر شکل آزاد می‌شود. برای کاربردهای بطری PET، KSHOW همچنین محلول‌های قالب یکپارچه تزریق-کشش-دمش را ارائه می‌دهد که چقرمگی و عملکرد افت را بیشتر می‌کند.

ارتقای تولید رهبر آب بطری آمریکای جنوبی

در نیمه دوم سال 2025، یک شرکت آب بطری در آمریکای جنوبی که بیش از ده خط پرکننده ("Client L") را اداره می کند، یک پروژه خود ساخت بطری را راه اندازی کرد. نقطه درد کلاسیک بود: بطری‌های خریداری‌شده از تغییرات ضخامت دیواره بین دسته‌ها رنج می‌بردند، که باعث گیرکردن مکرر در پرکننده و نرخ شکستگی حمل و نقل 3.2٪ می‌شد. پس از دریافت درخواست، KSHOW یک قالب تزریق بطری آب کامپیوتری با دو حفره 5 گالنی تک قالب طراحی کرد که وزن بطری 680 گرم و زمان چرخه 48 ثانیه را هدف قرار می دهد. ما از فولاد درجه آینه ASSAB S136 ESR برای حفره ها، با قفل های مخروطی و اجزای راهنمای دقیق برای اطمینان از دقت بستن استفاده کردیم. اولین کارآزمایی تحمل وزن ± 2 گرم و میزان قبولی تست سقوط 99.6٪ را به دست آورد. کل پروژه، از قرارداد تا ارسال قالب، تنها 42 روز طول کشید. مشتری L از آن زمان شکستگی را به کمتر از 0.5 درصد کاهش داده است و سالانه بیش از 350000 دلار در هزینه های تدارکات صرفه جویی کرده است.

جزئیات مهندسی پنهان که طول عمر قالب بطری آب را تعیین می کند

بسیاری از خریداران صرفاً بر روی قیمت قالب تمرکز می کنند و سه جزئیات را که عمیقاً بر هزینه مالکیت طولانی مدت تأثیر می گذارد نادیده می گیرند:

1. درمان ضد خوردگی کانال خنک کننده. قالب های بطری آب حجم زیادی از آب خنک کننده را در مدت طولانی به گردش در می آورند. بدون درمان ضد خوردگی، زنگ زدگی راندمان خنک کننده را تا بیش از 20٪ در یک سال کاهش می دهد. KSHOW درج‌های فولادی ضد زنگ یا آبکاری نیکل الکترولس را برای تمام کانال‌های خنک‌کننده اعمال می‌کند، و تضمین می‌کند که عملکرد خنک‌کننده در طول یک دهه به صفر برسد.

2. طراحی سیستم تهویه اضافی. قالب گیری بطری های بزرگ حجم عظیمی از گاز تولید می کند. ما شیارهای هواکش چند مرحله‌ای را در خط جداسازی و درج‌های هسته ماشین می‌زنیم که با هواگیری به کمک خلاء تکمیل می‌شود تا تله‌های گاز و علائم سوختگی را کاملاً از بین ببریم.

3. قطعات سایش استاندارد و سریع تغییر. پین‌های شیر، مهر و موم‌ها و سایر اقلام فرسوده از مشخصات استاندارد بین‌المللی استفاده می‌کنند و به مشتریان اجازه می‌دهند تا جایگزین‌ها را به صورت محلی و بدون انتظار برای قطعات OEM تهیه کنند.

تحویل جهانی و پشتیبانی محلی

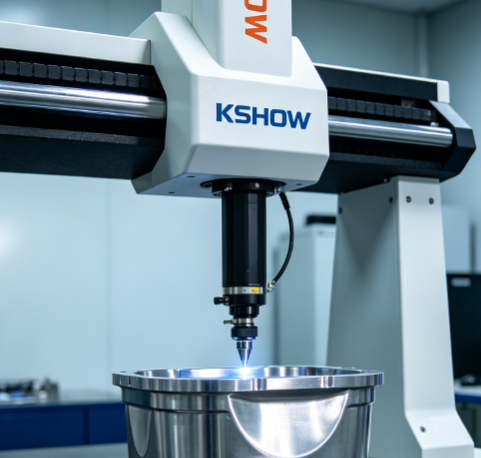

تاسیسات Taizhou Huangyan KSHOW دارای یک پرس گیره 1600 تنی، چندین دستگاه CNC دروازه ای بزرگ و CMM های Zeiss CONTURA است. حداکثر ابعاد ماشینکاری قالب به 2500 میلی متر × 2000 میلی متر می رسد، با ظرفیت وزن قالب تک بیش از 20 تن. اخیراً، مهندسان خدمات ما راه‌اندازی قالب بطری آب مشتری آسیای مرکزی را با هدایت ویدیویی از راه دور تکمیل کردند، که تنها در 6 ساعت از محصولی نامرغوب به محصول واجد شرایط تبدیل می‌شود.

برای پیشنهاد و پیشنهاد فنی قالب بطری آب 5 گالنی خود با KSHOW تماس بگیرید:

وب سایت: www.taizhoumold.com

صفحه محصول: https://www.taizhoumold.com/products.html

ایمیل: sale@kshowmould.com

تلفن / واتس اپ / وی چت: +86-18957424655

فیس بوک: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr

در کانال فناوری KSHOW مشترک شوید یا از وب‌سایت رسمی www.taizhoumold.com دیدن کنید تا «کاغذ سفید مطالعه موردی فناوری سطل بزرگ KSHOW 2026» (شامل داده‌های آزمایش سقوط برای مواد PC/PET و نتایج عملکرد نسبتاً سبک وزن) را دانلود کنید. روش دیگر، با مهندسین قالب KSHOW از طریق WhatsApp/WeChat در +86-18957424655 تماس بگیرید تا یک کارگاه آنلاین رایگان در مورد محلول‌های قالب سطلی را برنامه‌ریزی کنید، جایی که پتانسیل کاهش وزن می‌تواند مستقیماً بر اساس نیازهای محصول شما ارزیابی شود.

KSHOWیک متخصص برجسته قالب دقیق در تایژو، با هر بشکه مقاوم در برابر سقوط از کیفیت محصول و شهرت برند شما محافظت می کند.
