قالب های درپوش با حفره بالا و سرعت بالا: قالب گیری فشاری در مقابل قالب گیری تزریقی

مقدمه
درب بطری یکی از پرحجم ترین محصولات پلاستیکی در جهان است. یک نوشیدنی یا برند آب ممکن است روزانه میلیون ها کلاه مصرف کند. برای پاسخگویی به این تقاضا، فن‌آوری‌های قالب و فرآیند برای تولید کلاهک‌ها در چرخه‌های کمتر از 4 ثانیه، با 48، 64 یا حتی 96 حفره در هر قالب، تکامل یافته‌اند. دو فناوری غالب در این فضا با هم رقابت می کنند: قالب گیری فشاری و قالب گیری تزریقی. هر کدام نقاط قوت خود را دارند و درک آنها برای هر قالب‌ساز یا قالب‌گیری که به صنعت بسته‌بندی خدمت می‌کند، حیاتی است.
به عنوان یک تکنسین قالب با دهه‌ها تجربه در قالب‌های بسته‌بندی با حفره بالا، شما را با نکات ظریف فنی هر دو روش آشنا می‌کنم و سپس بر روی فناوری‌های قالب‌گیری تزریقی تمرکز می‌کنم که تولید درپوش با سرعت بالا و حفره بالا را امکان‌پذیر می‌سازد - کنترل دریچه شیر داغ، بهینه‌سازی با سرعت بالا و بهینه‌سازی خنک‌کننده واقعی و خروجی واقعی، مطالعه موردی قالب کلاهک 48 حفره.

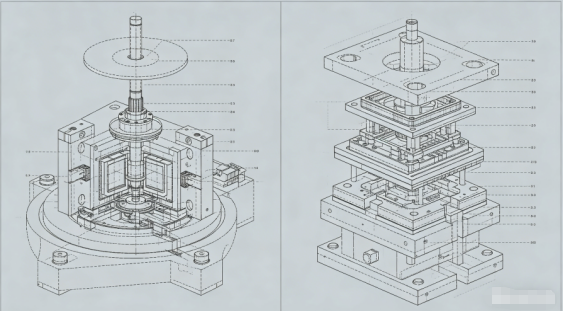

1. قالب گیری فشرده در مقابل قالب گیری تزریقی برای کلاهک ها
فرآیند قالب گیری فشرده:
یک پلاستیک مذاب از قبل توزین شده (معمولا PP یا HDPE) در یک حفره قالب باز ریخته می شود. قالب بسته می شود و مواد را به شکل درپوش فشرده می کند. پس از مدت کوتاهی خنک کننده، کلاهک خارج می شود. این فرآیند پیوسته و چرخشی است: قالب های متعدد روی چرخ فلک به ترتیب باز و بسته می شوند.
فرآیند قالب گیری تزریقی:
پلاستیک مذاب تحت فشار بالا به داخل یک حفره قالب بسته تزریق می شوداوه یک سیستم دونده داغ پس از بسته بندی و خنک شدن، قالب باز می شود و درپوش ها خارج می شوند. قالب می تواند 32، 48، 64 یا بیشتر حفره داشته باشد.

ویژگی	قالب گیری فشاری	قالب گیری تزریقی
زمان چرخه	2-4 ثانیه (بسیار سریع)	4-8 ثانیه (بستگی به کاویتاسیون دارد)
کاویتاسیون	نامحدود (دوار)	محدود به تناژ گیره دستگاه و اندازه صفحه
انعطاف در طراحی کلاهک	محدود (اشکال متقارن، ساده)	بالا (آندرکات، لولاهای زنده، آستر)
ثبات وزن	عالی (±0.3%)	خوب (± 1٪) با کنترل دروازه سوپاپ
سرمایه گذاری ابزار اولیه	بسیار بالا (پرس چرخشی)	پایین تر برای کاویتاسیون متوسط
زباله های مواد	حداقل (بدون دونده)	می تواند با دونده داغ صفر شود
بهترین اپلیکیشن	کلاهک‌های ساده و پر حجم آب/CSD	کلاهک های پیچیده با آستر، نوارهای شواهد دستکاری

حکم:برای درپوش‌های با حجم بسیار بالا و بسیار ساده (مثلاً درپوش‌های آب 28 میلی‌متری)، قالب‌گیری فشاری غالب است. اما برای اکثر کلاهک هایی که به دقت، حلقه های شواهد دستکاری، یکپارچه سازی لاینر یا هندسه پیچیده نیاز دارند، قالب گیری تزریقی با قالب های با حفره بالا انتخاب ارجح است.

2. کنترل دریچه شیر داغ در قالب های درپوش

در قالب های تزریق کلاهک با حفره بالا، دونده داغ قلب است. دروازه‌های باز معمولی یک بقایای دروازه باقی می‌گذارند که ممکن است خراشیده یا نشت کند. دریچه های شیر برای اکثر درپوش های نوشیدنی ضروری هستند.

نحوه کار دریچه های سوپاپ:

یک پین که به صورت پنوماتیک یا هیدرولیکی فعال می شود به سمت جلو حرکت می کند تا درب پس از پر و بسته شدن حفره بسته شود. این مذاب را به طور تمیز قطع می کند و کمترین علامت شاهد را بر جای می گذارد.

الزامات کلیدی برای قالب های کلاهک با کاویتاسیون بالا:

• دریچه متوالی سوپاپ:برای قالب هایی با 48 حفره یا بیشتر، باز شدن همزمان تمام دروازه ها به دلیل توزیع فشار منیفولد، پر شدن نامتعادل ایجاد می کند. باز شدن متوالی (توسط مناطق) جریان را متعادل می کند و افزایش فشار را کاهش می دهد.
• طراحی نوک پین:هندسه نوک پین سوپاپ (مسطح، مخروطی یا کروی) بر اندازه علامت دروازه و قابلیت اطمینان آب بندی تأثیر می گذارد. برای درپوش‌های نوشابه گازدار (CSD) که باید فشار را حفظ کنند، یک دروازه کاملاً مهر و موم شده بسیار مهم است.
• مقاومت در برابر سایش:پین ها و بوشینگ های شیر میلیون ها چرخه را تجربه می کنند. آنها باید از مواد مقاوم در برابر سایش (به عنوان مثال، فولاد ضد زنگ با روکش کاربید تنگستن) ساخته شده و دارای فاصله دقیق (0.01-0.02 میلی متر) باشند.
• Tکنترل دما:هر نازل باید دارای ترموکوپل و بخاری مستقل برای جلوگیری از یخ زدگی یا تخریب مذاب باشد.

نکته: برای درپوش‌هایی با آستر داخلی (مانند پوشش‌های مانع اکسیژن برای درپوش‌های آب میوه)، دریچه‌های شیر اغلب در داخل حفره درپوش (دروازه فرعی) قرار می‌گیرند تا بقایای آن را پنهان کنند.

در یک چرخه 4 ثانیه ای، تخلیه باید سریع و کاملاً قابل اعتماد باشد. دو روش اصلی در قالب های کلاهک استفاده می شود:

جهش مکانیکی (صفحه استریپر):

یک صفحه استریپر فنری دور هسته را احاطه کرده است. همانطور که قالب باز می شود، صفحه استریپر نسبت به هسته به جلو رانده می شود و کلاهک را جدا می کند. این ساده و قوی است، اما ضربه برگشتی کسری از ثانیه اضافه می کند.

پرتاب پنوماتیک (انفجار هوا):

هوای فشرده (3-6 بار) از طریق هسته هدایت می شود و کلاهک را از بین می برد. این بسیار سریع و ملایم است، اما به مهر و موم کامل هسته نیاز دارد و می تواند پر سر و صدا باشد.

روش معمول برای قالب های کلاهک با حفره بالا:

برای برداشتن کلاهک از روی هسته، یک حرکت کوتاه رقیق کننده (2 تا 3 میلی متر) را با هم ترکیب کنید و سپس با یک انفجار هوا، آن را صاف کنید. صفحه استریپر تضمین می کند که کلاهک به طور یکنواخت از هسته شکسته شود، در حالی که هوا بدون تماس با سطح آب بندی درپوش، خروج را کامل می کند.

زمان تخلیه:ضربه جهشی باید پس از باز شدن کامل قالب اتفاق بیفتد تا از برخورد با نیمه ثابت جلوگیری شود. در قالب‌های پیشرفته برای زمان‌بندی دقیق از صفحات استریپر با بادامک یا سروو استفاده می‌شود.

4. بهینه سازی خنک کننده برای قالب های درپوش

سرمایش 60 تا 80 درصد از زمان چرخه را مصرف می کند. در قالب‌های کلاهک با کاویتاسیون بالا، خنک‌سازی کارآمد کلید دستیابی به چرخه‌های کمتر از 5 ثانیه است.

خنک کننده هسته:پین هسته معمولا داغ ترین قسمت است. کانال های خنک کننده مستقیم سنتی در هسته ناکارآمد هستند.

روش های بهتر شامل:حباب‌ها (درج‌های لوله چرخشی): مایع خنک‌کننده از لوله کوچکی به پایین هسته جریان می‌یابد و از طریق حلقوی باز می‌گردد و گرما را استخراج می‌کند.

درج های خنک کننده مارپیچی:یک شیار مارپیچ در داخل درج هسته ماشین کاری می شود و یک مسیر جریان مارپیچی برای حداکثر تماس با سطح ایجاد می کند.

خنک‌سازی منسجم (درج‌های پرینت سه بعدی): برای هسته‌های پیچیده، درج‌های ساخته‌شده به صورت افزودنی با کانال‌های منسجم می‌توانند زمان خنک‌سازی را ۳۰ تا ۴۰ درصد کاهش دهند.

خنک کننده حفره:نیمه حفره نیز به خنک کننده تهاجمی نیاز دارد. از حباب‌ها یا کانال‌های مستقیم تا حد امکان نزدیک به سطح حفره (فاصله 1.5 تا 2.5 میلی‌متر) استفاده کنید.

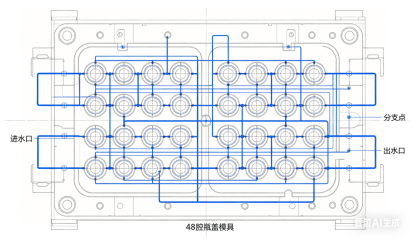

جریان مایع خنک کننده:از جریان آشفته (عدد رینولدز > 5000) در همه کانال ها اطمینان حاصل کنید. محاسبه افت فشار؛ یک قالب 48 حفره ممکن است برای حفظ سرعت جریان بالا به چندین مدار خنک کننده به موازات نیاز داشته باشد.

جداسازی مدار خنک کننده:برای کلاه های بلند (به عنوان مثال، کلاه های ورزشی)، مدارهای جداگانه برای بخش های بالایی و پایینی هسته می توانند بیضی بودن را از بین ببرند.

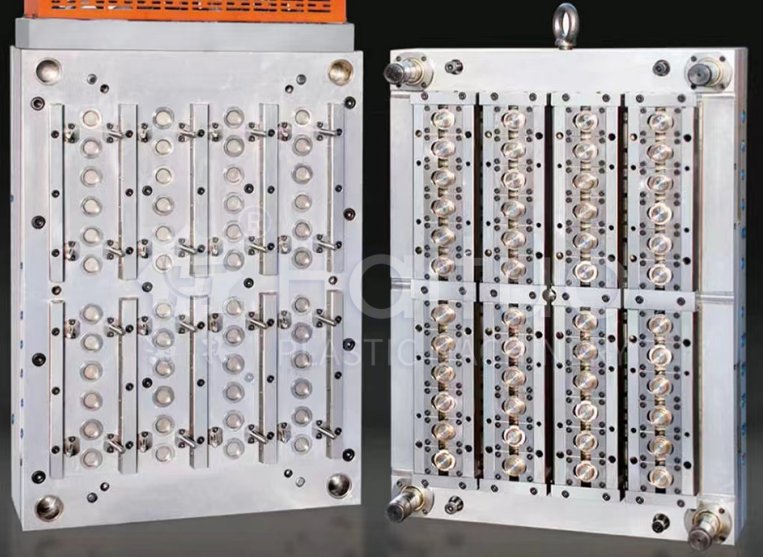

5. مطالعه موردی: قالب کلاهک نوشابه گازدار 48 حفره

چالش:یک شرکت بزرگ نوشیدنی به قالبی برای درپوش های 28 میلی متری PCO 1881 CSD (نوشابه های گازدار) نیاز داشت. چرخه هدف: 4.2 ثانیه حجم سالانه: 80 میلیون درپوش. جنس: PP + 5٪ عامل آنتی استاتیک.

رویکرد طراحی:

• کاویتاسیون:48 حفره چیده شده در طرح 6×8. پایه قالب: فولاد با مقاومت بالا (1.2738) با ستون های نگهدارنده در زیر هر حفره برای جلوگیری از انحراف صفحه.
• دونده داغ:48 نازل گیت سوپاپ، بازشوی توالی زون (3 ناحیه از 16 حفره). کانال‌های جریان منیفولد با انحراف 2٪ در رایانه متعادل می‌شوند.
• خنک کننده:پین های هسته از درج های خنک کننده مارپیچی (آلیاژ مس) برای استخراج سریع حرارت استفاده می کردند. حباب های سمت حفره استفاده می شود. هر حفره مدار خنک کننده مستقل خود را برای اطمینان از یکنواختی داشت.
• خروج:صفحه استریپر با ضربه اولیه 0.5 میلی متر + انفجار هوای زمان بندی شده (4 بار). فنرهای برگشتی اجکتوری که برای 5 میلیون سیکل طراحی شده اند.
• مواد:پین های هسته: H13 نیترید شده تا 65 سختی سطح HRC. درج حفره: ضد زنگ S136 برای مقاومت در برابر خوردگی ناشی از گاز کربنیزه.

نتایج پس از آزمایش:

• زمان چرخه به دست آمده:4.0 ثانیه (بهتر از هدف)
• تغییر وزن کلاه:± 0.2٪
• بقایای دروازه:کمتر از 0.05 میلی متر، بدون نشتی در تست فشار (درپوش ها 4 بار CO2 نگه می دارند)
• زمان خنک شدن:1.9 ثانیه (45٪ از کل چرخه) قالب قبل از اولین نگهداری پیشگیرانه برنامه ریزی شده 5 میلیون کلاهک تولید کرد.

درس های آموخته شده:ترکیب خنک‌کننده مارپیچی در هسته‌ها و دریچه‌های متوالی سوپاپ کلید اصلی بود. مشتری بعداً یک قالب مشابه دوم را سفارش داد و هر دو در کنار هم روی دو دستگاه با تولید 2500 کلاه در دقیقه کار می‌کنند.

قالب‌های با کاویتاسیون بالا که با سرعت بالا کار می‌کنند نیاز به تعمیر و نگهداری دقیق دارند:

• تمیز کردن پین سوپاپ:هر 500000 چرخه، پین‌های شیر و بوشینگ‌ها باید از رسوبات کربن تمیز شوند. از یک برس نرم و حلال برنجی استفاده کنید.
• رسوب زدایی کانال خنک کننده:تجمع رسوب باعث کاهش راندمان خنک کننده می شود. رسوب زدایی شیمیایی را هر 1 میلیون سیکل انجام دهید.
• روانکاری سیستم اجکتور:راهنماهای صفحه استریپر و دریچه های هوا نیاز به روغن کاری منظم و تعویض آب بندی دارند.
• بررسی بخاری دونده داغ:مقاومت هر بخاری را در هر کشش قالب اندازه گیری کنید.
• برنامه پیشگیرانه:پس از 3 میلیون چرخه، تمام قطعات سایش (پین شیر، بوش، فنر) را تعویض کنید.

نتیجه گیری

قالب‌های درپوش با حفره بالا و سرعت بالا، شگفتی‌های مهندسی هستند که محدودیت‌های قالب‌گیری تزریقی را از بین می‌برند. اینکه فشرده سازی یا تزریق را انتخاب می کنید بستگی به حجم، پیچیدگی درپوش و ظرفیت سرمایه گذاری شما دارد. برای کلاهک های تزریقی، موفقیت در سه ستون نهفته است:

• رانرهای داغ دروازه شیربا کنترل متوالی و مواد مقاوم در برابر سایش.
• پرتاب با سرعت بالاترکیب صفحه استریپر و انفجار هوا.
• خنک کننده بهینهبا استفاده از حباب‌ها، درج‌های مارپیچی یا طرح‌های منسجم.

محفظه قالب درپوش CSD با 48 حفره نشان می‌دهد که با طراحی مناسب و ساخت دقیق، قالب‌گیری تزریقی می‌تواند در سرعت با قالب‌گیری فشاری رقابت کند و در عین حال انعطاف‌پذیری طراحی بسیار بیشتری را ارائه دهد.

به‌عنوان یک سازنده قالب، تسلط بر این فناوری‌ها، درهایی را به روی بازار بسته‌شده با حجم بالا، یکی از پر تقاضاترین و در عین حال پرارزش‌ترین بخش‌های صنعت ما، باز می‌کند.
